При входе в здание или на другой объект, человек видит налаженную работу компьютеров и другого оборудования. Однако не каждый знает, что за автоматизацией зданий стоит целый комплекс работ, устройств и материалов.

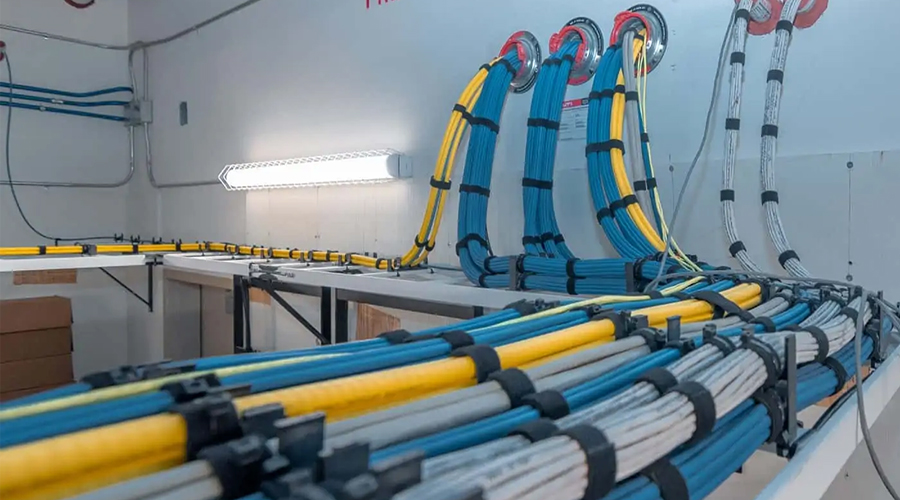

Основой всей этой системы являются структурированные кабельные сети, которые включают в себя устройства связи и сопутствующие им кабели. Благодаря им обеспечивается постоянное и безотказное взаимодействие всех имеющихся служб: видеонаблюдения, связи, противопожарной защиты, пунктов охраны и т. д.

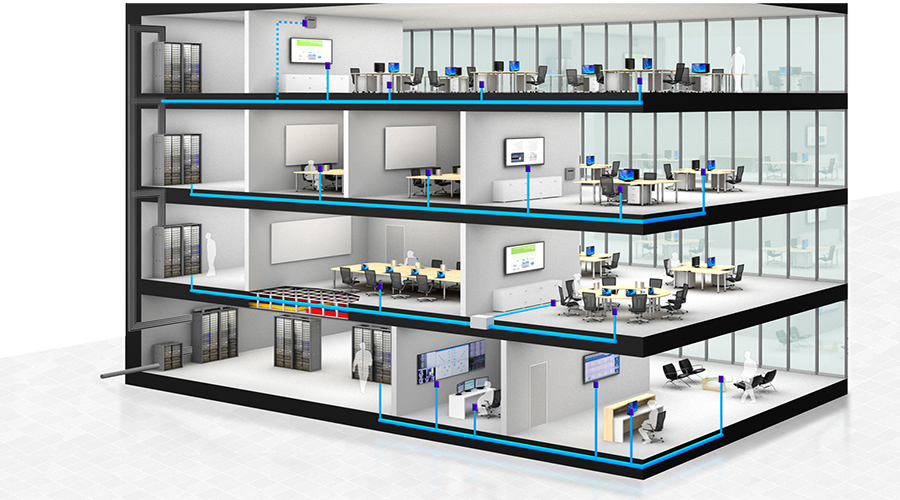

Структурированная кабельная система (СКС) представляет собой оптоволоконные или медные кабели и другие элементы, объединенные в иерархическом порядке.
В состав структурированной кабельной системы входят такие звенья:
- главный компьютер, служащий для управления системой и соединенный со всеми кросс-кабелями;
- основной кросс-кабель, от которого разветвляются другие – промежуточные и магистральные – кабели;
- промежуточные и горизонтальные кросс-кабели, объединяющие конечные точки магистральной сети;
- пользовательские телекоммуникационные розетки, которые являются конечными точками магистральной системы и предназначены для подключения к СКС внутренних трасс объекта.
Требования к структурированной кабельной системе.
Спроектированная и установленная структурированная кабельная система должна отвечать международным стандартам. Только в этом случае она будет работать долго и надежно.
Эти факторы обеспечиваются выполнением следующих требований:
– Кабельная сеть должна быть создана в соответствии с международным, европейским и американским стандартами.
– Проект должен предполагать дальнейшее увеличение системы без ее перестройки (расширение штата, подсоединение дополнительных датчиков интеллектуальных автоматизированных инженерных сетей и т. д.).
– Все коммуникации на этаже должны сводиться в единый центр для быстрого обслуживания пользователей.
– Выбранное для монтажа оборудование должно иметь минимум 5-ю категорию.
– Прокладка кабелей в коридорах должна реализовываться в специальных кабельных каналах или за подвесным потолком.
– Маркировка каждого элемента сети обязательна, так как обозначенные компоненты несут на себе важную информацию.
– Запрещается прокладывать сети СКС близко к линии силовой разводки.
– Наибольшее расстояние горизонтальной проводки должно быть не более 90 см.
– В случае когда точное число рабочих мест неизвестно, в расчете системы принимается величина 1 рабочее место на 6 м2.
Проектирование кабельных сетей.
Для того чтобы структурированная кабельная система была правильно выполнена и установлена, а также безотказно функционировала не один год, необходима работа группы разноплановых специалистов с участием инженеров в области отопления, вентиляции, кондиционирования, электричества, связи и т. д.
Разработка структурированных кабельных систем включает в себя такие фазы:
Предварительное исследование. На этом этапе осуществляется осмотр здания с целью:
- установления специфики работы объекта;
- определения количества рабочих мест;
- выявления особенностей строения помещений;
- оценки существующей информационной среды;
- проведения переговоров с заказчиком, фиксирования его требований.
Проектное предложение. Эта стадия включает:
- анализ данных, полученных на первом этапе;
- расчет трудоемкости работ;
- установление сроков выполнения проекта;
- выбор необходимого оборудования.
Итогом проделанных действий должна стать сметная документация и коммерческое предложение, состоящее из:
- характеристики объекта;
- плана размещения рабочих мест и пунктов связи;
- схемы распространения кабельных коммуникаций и трасс;
- спецификаций на пассивное и активное оборудование;
- сметы будущих работ.
Окончание исполнения второй фазы проекта СКС является последним этапом, на котором заказчик еще может внести свои коррективы.
Оформление договора и осуществление предоплаты.
Закупка необходимого оборудования и материалов и доставка их на объект в установленные сроки.
Монтаж структурированной кабельной системы.
Установка структурированной кабельной системы.

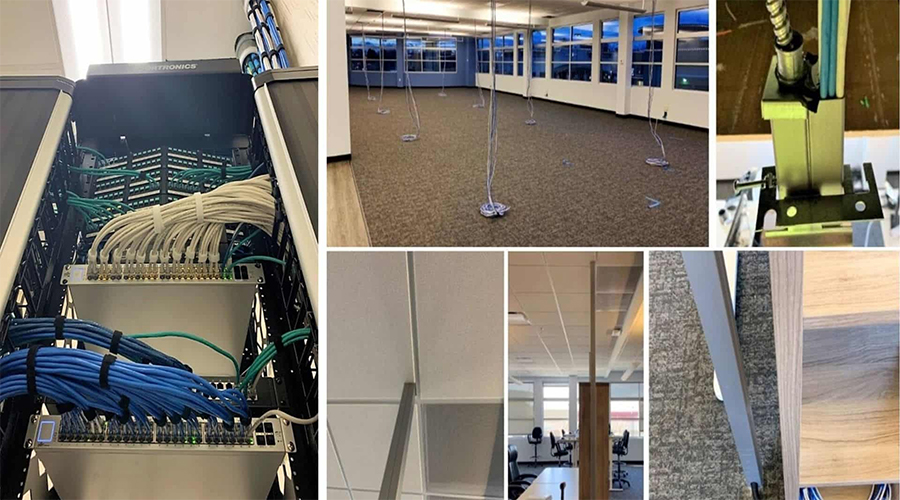

- Структурированная кабельная система монтируется поэтапно.
- Сначала производится установка кабельных каналов, стоек и лючков.
- Затем прокладываются кабели. Причем материалы следует подбирать только высокого класса – категории 6 и 6А или оптоволокно (для компьютерных линий) и категории 3 (для телефонной сети). При необходимости прокладки большой протяженности кабельных линий желательно выбирать экранированную структурированную кабельную сеть с достаточным запасом параметров. Такая сеть обеспечит работу без помех, а также уменьшит воздействие силовой проводки.
- Далее выполняется разграничение модулей и монтаж электрических и информационных розеток.
- На следующей стадии формируется центр связи.
- Заключительный этап – маркировка всех элементов системы.
