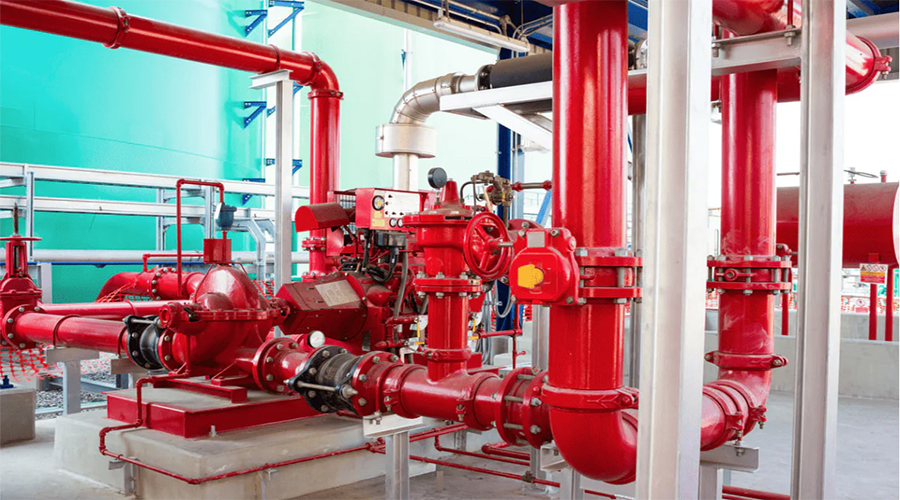

Насосная станция пожаротушения (или НСП) представляет собой комплексный агрегат, отвечающий за пожарную безопасность людей в здании. Совокупность устройств и инженерных коммуникаций, входящих в состав такой станции, предназначены для того, чтобы в момент пожара подать достаточное для тушения количество воды до прибытия пожарной команды и принятий иных мер по ликвидации огня.
Составляющие насосных станций пожаротушения.
Насосные станции в каждом конкретном случае комплектуются индивидуально, однако, есть составляющие, которые присутствуют в любом случае:

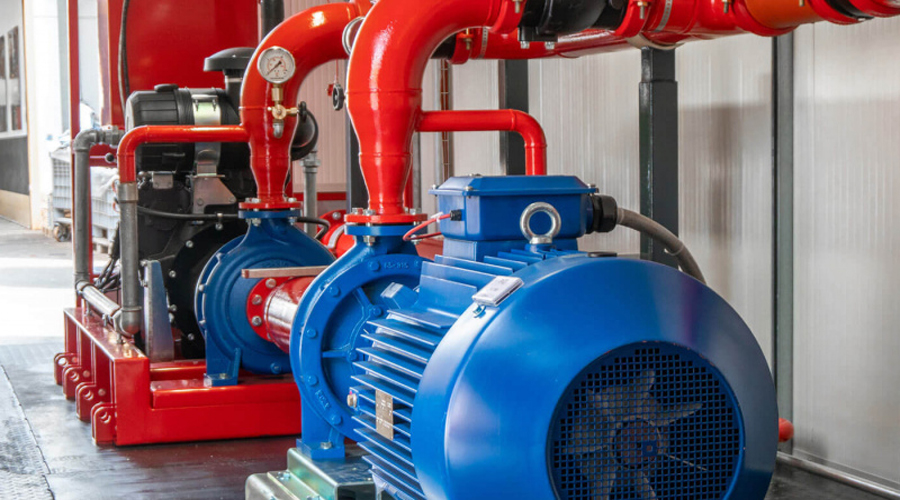

– Как минимум 2 центробежных насоса (рабочий, резервный). Включение резервного аппарата происходит автоматически, если рабочий выходит из строя. Количество насосов зависит от масштаба и назначения объекта строительства – так, для промпредприятий, например, возможен монтаж восьми или более мощных устройств.
– 2 коллектора – всасывающий и нагнетательный. Первый предназначен для того, чтобы заполнять систему водой, второй – чтобы создавать необходимое давление.
– Контролирующие устройства и автоматика.
– Арматура – запорная, регулирующая.
– Шкаф управления.
В целом, насосная станция пожаротушения может состоять из 2 – 8 устройств (или больше), обеспечивающих заданный уровень давления в системе пожаротушения.

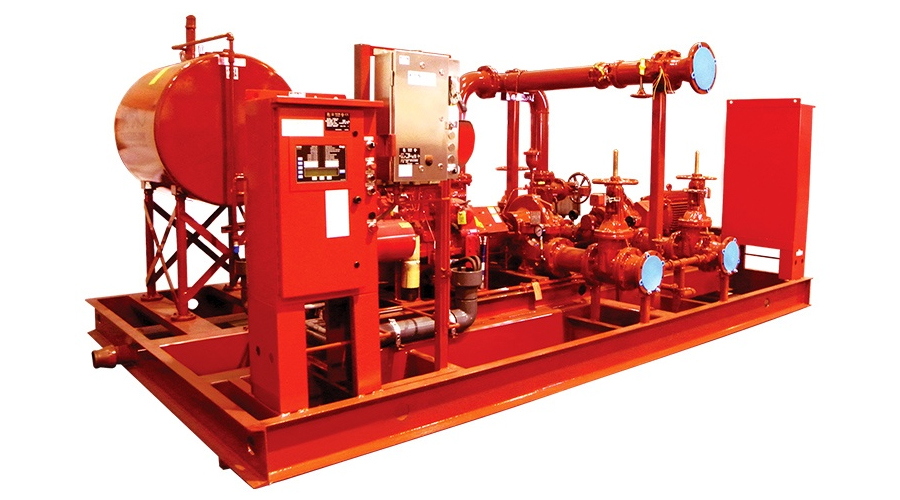

Монтаж станции осуществляется на общей раме, которая представляет собой основание для насосов. Развязку трубопровода из нержавейки или обычной стали монтируют на самом модуле. Подключение системы к коммуникациям водоснабжения производится при помощи сборных соединений, к электропитанию – с использованием кабельной разводки.
В зависимости от типа системы пожаротушения, установленной в здании, планируют станция тушения пожара дренчерного либо спринклерного типа.
Как работают насосные станции пожаротушения?
Пока на объекте нет пожара, станция для пожаротушения находится в состоянии ожидания. Как только давление в системе падает ниже допустимого предела, на блок управления и автоматики идет сигнал. Дальнейшие действия таковы:
- запускается рабочий насос;
- давление в системе повышается;
- в питающем коллекторе генерируется требуемый напор воды;
- поток ОТВ (вода или пена) выбрасывается через оросители и тушит огонь.
В том случае, если для ликвидации пожара будет использоваться не вода, а пена, то перед запуском рабочего насоса в пенообразователе должно произойти смешивание пенного раствора с водой, а затем взбалтывание пенного раствора. Благодаря этому происходит увеличение пены в объеме и повышается эффективность пожаротушения.
Срабатывание насосная станция может осуществляться как автоматически, после срабатывания извещателей о пожаре, так и дистанционно или на месте, вручную, нажатием кнопки.
Устройства автоматики полностью контролируют весь процесс работы насосов станции. Настройка автоматики производится специалистами, с использованием программируемых контроллеров. Причем, возможно наладить процесс передачи информации на диспетчерский пульт, например, технологических параметров и состояния станции, значений температуры и давления, тревожного сигнала при попытке несанкционированного доступа.
Какие требования предъявляются к насосным станциям пожаротушения?
К насосным станциям предъявляются конкретные требования, которые обязательно учитываются при проектировании и монтаже оборудования (СП 5.13130.2009). Нормы пожарной безопасности касательно НСП содержатся в Своде Правил (№ 8.13130-2009, ранее – СНиП № 2-04-02-84).
Что необходимо учитывать для того, чтобы пожарная насосная станция на объекте эффективно выполняла свои функции:
– Особое значение имеет надежность системы запуска насосной станции. Поскольку оборудование обычно имеет длительный период простоя и используется нечасто, важно обеспечить полное отсутствие отказов или низкий их процент.
– Необходимы регулярные проверки работоспособности оборудования. Для этого на объекте имитируют возгорание.
– Насосная станция устанавливается в отдельном помещении. При этом перегородка, разделяющая помещение станции и основное здание должна быть устойчивой к огню.
– В случае, если НСП берет воду для пожаротушения из пожарного резервуара, ее устанавливают ниже уровня емкости с водой. Это позволяет сэкономить средства на монтаж системы заборы воды.
– Энергоснабжение станции проектируют из 2-х независимых источников, чтобы повысить надежность работы оборудования в условиях пожара.
– Профилактические мероприятия по проверке полноты комплектации стальных элементов и узлов станции, их состояния (наличие дефектов, повреждений, ржавчины, протечек, плотности соединений) проводят регулярно – как минимум каждый месяц, если иное не указано в эксплуатационных документах на оборудование.
– Проект станции пожаротушения предварительно согласовывают в контролирующей организации.
– Работающая установка должна быть сертифицирована, а удостоверяющий это документ – храниться на объекте.
Противопожарные нормы к насосным станциям пожаротушения учитывают:
Размеры помещения, в котором устанавливают насосы. Если габариты машинного зала больше, чем 6?9 м, то для него проектируют ПВП – противопожарный водопровод, снабженный пожарным краном (ПК) и с расходом воды – 2,5 л/с.
Мощность и тип двигателей:
- если это электродвигатель с напряжением до 1000 вольт, в помещении должны находиться 2 огнетушителя (ОТ) воздушно-пенных;
- если двигатель внутреннего сгорания (ДВС) – 4 ОТ;
- для электродвигателя напряжением больше 1000 вольт или ДВС больше 221 кВт – машинный зал дополнительно комплектуют двумя углекислотными ОТ, бочкой с водой, двумя противопожарными покрывалами 22 м.
К насосной станции пожаротушения требуется повышенное внимание, особенно, учитывая, что помещение машинного зала насыщено мощным электрооборудованием, а дежурного персонала там, как правило, нет. Чтобы избежать неожиданных перебоев в работе насосной станции, на предприятии назначают ответственное лицо. Также обязательны плановые проверки и ТО агрегатов, включая технические экспертизы, визуальные осмотры и другие подобные мероприятия.
