Настоящий стандарт распространяется на измерительные металлические линейки с пределами измерений до 3000 мм, с ценой деления 1 мм.
Стандарт не распространяется на линейки специального назначения.
Требования разд. 1, пп. 2.1 – 2.10; 2.14 и разд. 2б настоящего стандарта являются обязательными, другие требования – рекомендуемыми.
(Измененная редакция, Изм. № 3).
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ.
1.1. Линейки должны изготовляться со следующими пределами измерений: 150; 300; 500; 1000; 1500; 2000;3000 мм.
Линейки должны изготовляться с двумя шкалами (черт. 1), с одной шкалой (черт. 2), а также с двумя шкалами, оцифровка которых направлена в противоположные стороны (черт. 3).
Черт. 1.
Черт. 2.

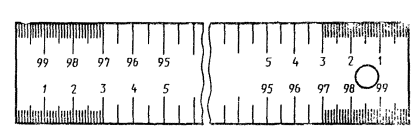

Черт. 3.
(Измененная редакция, Изм. № 1, 2,3).
1.2. Основные размеры линеек, штрихов и числовых обозначений должны соответствовать указанным в табл. 1.
Таблица 1
Размеры в мм
| Наименование основных размеров | Пределы измерений | |
| До 500 | До 3000 | |
| Ширина линеек | 18,0 – 22,0 | 36,0 – 40,0 |
| Толщина линеек | 0,4 – 0,6 | 0,8 – 2,0 |
| Длина миллиметровых штрихов, не менее | 3,5 | 5,0 |
| Длина полусантиметровых штрихов, не менее | 5,0 | 7,0 |
| Длина сантиметровых штрихов, не менее | 6,5 | 9,0 |
| Высота числовых обозначений, не менее | 3,0 | 3,0 |
| Ширина штрихов | 0,20 ± 0,05 | |
(Измененная редакция, Изм. № 3).
1.3. Разница в длине миллиметровых, полусантиметровых и сантиметровых штрихов должна быть не менее 1,5 мм.
1.4. Разноразмерность длины одноименных штрихов, а также высоты числовых обозначений не должна превышать 0,5 мм.
Пример условного обозначения измерительной линейки с пределом измерения 300 мм:
- Линейка – 300 ГОСТ 427-75
- То же, с пределом измерения 1000 мм с двумя шкалами:
- Линейка – 1000 д ГОСТ 427-75
(Измененная редакция, Изм. № 2).
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
2.1. Началом шкалы линейки должна быть торцовая грань, перпендикулярная к продольному ребру линейки. Линейки за последней сантиметровой отметкой шкалы должны иметь не менее пяти добавочных миллиметровых делений. Закругленный конец линейки должен иметь для подвешивания отверстие диаметром не менее 5 мм для линеек с пределами измерений 150, 300 и 500 мм и не менее 8 мм для линеек с пределом измерения 1000 мм и более.
Линейки с пределом измерения 1000 мм и более с двумя шкалами должны иметь вторую торцовую грань, перпендикулярную к продольному ребру линейки, и не должны иметь добавочных миллиметровых делений.
(Измененная редакция, Изм. № 1, 3).
2.2. Торцовая грань или торцовые грани, служащие началом линейки, должны быть прямолинейны и перпендикулярны к продольному ребру линейки. Отклонение от перпендикулярности не должно превышать ± 10¢. Отклонение от прямолинейности торцовой грани не должно превышать 0,04 мм для линеек с пределами измерений 150, 300 и 500 мм и 0,08 мм для линеек с пределом измерения 1000 мм и более.
(Измененная редакция, Изм. № 2, 3).
2.3. Отклонения от номинальных значений длины шкалы и расстояний между любым штрихом и началом или концом шкалы не должны превышать значений, указанных в табл. 2.
Таблица 2
| Общая длина шкалы и расстояние между любым штрихом и началом или концом шкалы | Допускаемые отклонения |
| До 300 | ± 0,10 |
| Св. 300 до 500 | ± 0,15 |
| » 500 » 1000 | ± 0,20 |
| » 1000 » 1500 | ± 0,25 |
| » 1500 » 2000 | ± 0,30 |
| » 2000 » 3000 | ± 0,60 |
(Измененная редакция, Изм. № 3).
2.4. Отклонения от номинальных значений длин сантиметровых делений шкалы линеек не должны превышать 0,10 мм, а отклонения от номинальных значений длин миллиметровых делений шкалы линеек не должны превышать ± 0,05 мм.
2.5. Каждый сантиметровый штрих шкалы линейки должен иметь числовое обозначение, указывающее расстояние в сантиметрах до этого штриха от начала шкалы.
При наличии двух шкал сантиметровые штрихи обеих шкал обозначаются:
– одним рядом цифр для шкал по черт. 1;
– двумя рядами цифр, каждый из которых направлен от начала шкалы, для шкал по черт. 3.
(Измененная редакция, Изм. № 3).
2.6. Цвет штрихов и цифр должен быть черным, отчетливым. Штрихи должны доходить до продольного ребра линейки.
2.7. Линейки должны быть изготовлены из стальной холоднокатаной термообработанной ленты с полированной поверхностью группы прочности 1П и 2П по ГОСТ 21996-76.
Прямолинейность продольного ребра – по ГОСТ 21996-76.
(Измененная редакция, Изм. № 1, 3).
2.8. Просвет между поверочной плитой и плоскостью линейки, положенной на плиту (шкалой вверх), не должен превышать 0,5 мм для линеек с длиной шкалы 150, 300, 500 мм; 0,7 – для линеек с длиной шкалы 1000 мм и 1 – для линеек с длиной шкалы более 1000 мм.
(Измененная редакция, Изм. № 3).
2.9. Шероховатость торцовых граней на базовой длине 0,8 мм – Ra £ 2,5 по ГОСТ 2789-73.
2.10. Линейки должны иметь антикоррозионное гальваническое хромовое покрытие по ГОСТ 9.306-85.
2.11. На лицевой поверхности линеек не должно быть вмятин, забоин, трещин, расслоений, глубоких царапин и следов коррозии. На обратной стороне допускаются мелкие раковины, продольные царапины, риски и отпечатки от валков глубиной не более допуска на толщину ленты.
2.12. Полный средний срок службы – не менее 5 лет. Критерием предельного состояния линеек является износ шкал, приводящий к невыполнению требований пп. 2.6 и 2.11.
(Измененная редакция, Изм. № 2, 3).
2.13. Комплектность.
Каждая партия линеек должна сопровождаться документом, удостоверяющим качество линеек и их соответствие требованиям настоящего стандарта.
Документ должен содержать:
– наименование предприятия-изготовителя, его местонахождение (город);
– число линеек в партии и их размеры;
– обозначение стандарта;
– дату выпуска;
– требования к эксплуатации и хранению линеек.
2.14. Маркировка.
На каждой линейке должны быть нанесены:
– обозначение размерности длины деления;
– товарный знак предприятия-изготовителя;
– обозначение стандарта;
– RF или РФ для линеек, поставляемых на экспорт.
2.15. Упаковка.
2.15.1. Методы и средства для обезжиривания и консервации линеек – по ГОСТ 9.014-78. Срок консервации – 2 года.
2.15.2. При транспортировании линейки следует связывать в пачки, обертывать оберточной бумагой по ГОСТ 8273-75 и упаковывать в транспортную тару.
2.13 – 2.15; 2.15.1; 2.15.2. (Введены дополнительно, Изм. № 3).
