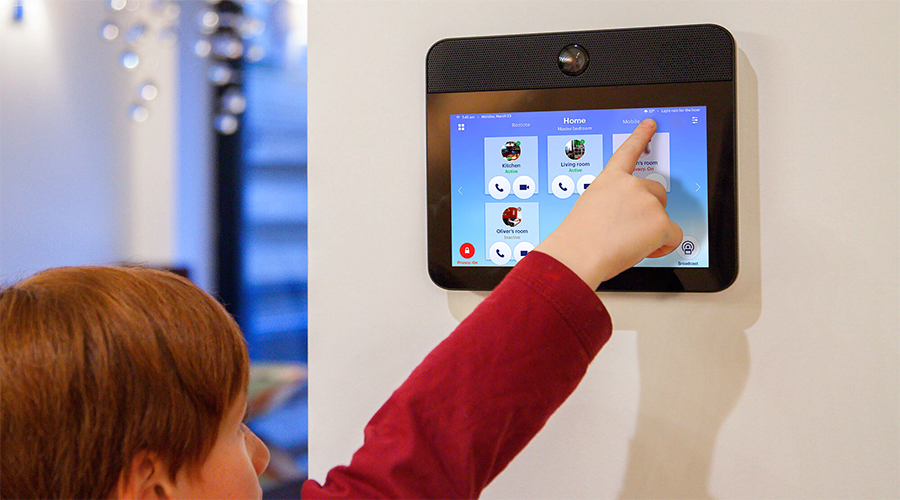

Монитор видеодомофона является автономной системой, обеспечивающая управление звонками на входе в такие места, как дом (квартиру, автосервис, гараж, операторская, частный дом, завод,офис и т.д.) с контролируемым доступом по аудиовизуальной связи внутри и снаружи за счёт вызывной панели. Главной особенностью видеодомофонных систем является то, что появляется возможность распознавания посетителя с возможностью общения и открытия двери. Видеодомофон поддерживает подключение электромагнитного или электромеханического замка, нескольких видеокамер, вызывных панелей, а так же возможность подключения к подъездному домофону при помощи блоков сопряжения.
Вызывные панели для видеодомофона.

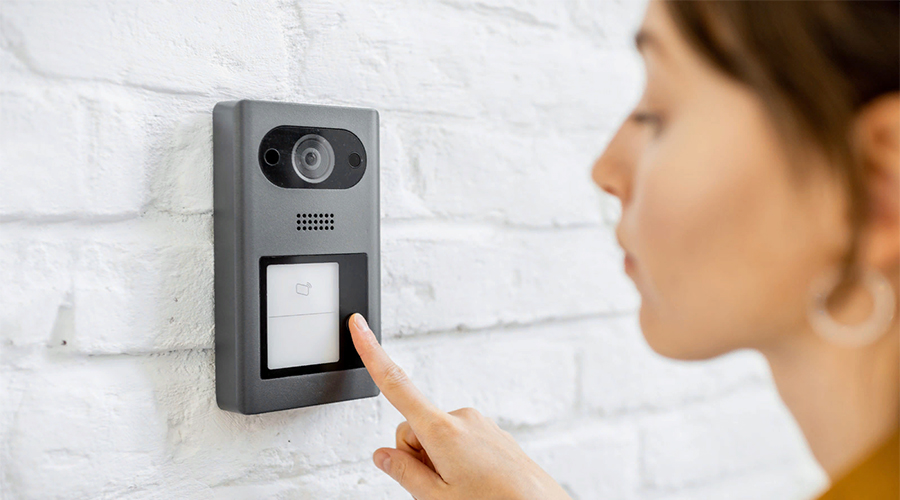

Вызывная панель является неотъемлемой частью видеодомофона. Сверху панель защищена прочной крышкой.
Вызывная панель представляет собой:
Видеокамера – фиксирует картину происходящего перед вызывной панелью, передаёт изображение на монитор, находящийся внутри помещения
ИК подсветка – предназначены для подсветки объектов, находящихся перед панелью (лиц посетителей), в тёмное время суток
Микрофон – передает звук
Динамик – для ответа
Соединение вызывных панелей к видеодомофону осуществляется посредством проводов, где:
по красному и чёрному проводам передаётся питание +12 и -12 В соответственно;
по жёлтому проводу передаётся видеосигнал;
по белому проводу передаётся аудиосигнал;
синий и зелёный провода присоединяются к реле замка.

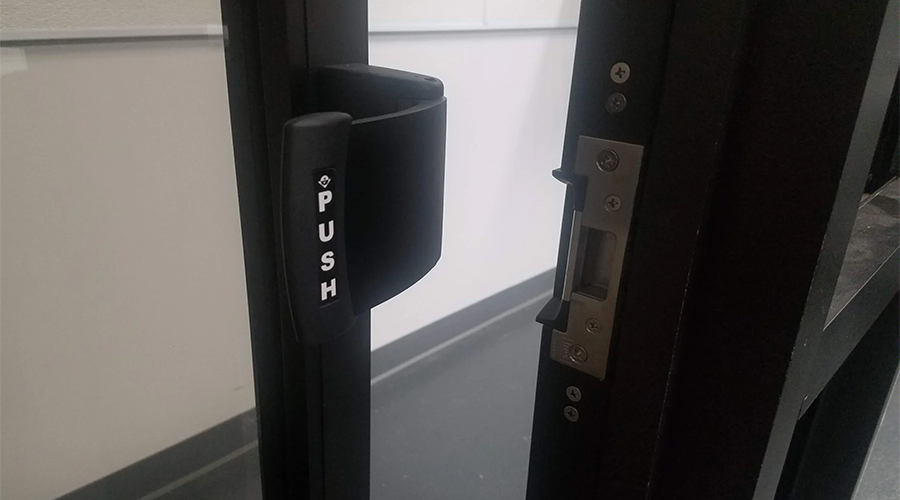

Электромагнитные замки.
Электромагнитный замок обеспечивает целостность системы безопасности. Для более комплексной охранной системы он может быть укомплектован контроллером сетевым или локальным, считывателями карт, видеодомофоном, доводчиком и вызывными панелями. Для функционирования самой простой системы безопасности достаточно иметь помимо электромагнитного замка считыватель карт с контроллером, а так же электронные ключи или карты доступа.
Как подключить электромагнитный замок?
В подключении электромагнитного замка нет ничего сложного. Обычно схема подключения имеет следующий вид:
- Первым делом осуществляем монтаж электромагнитного замка (тут важно, чтобы ответная часть замка при закрытие двери или окна плотно и ровно прилегала к замку(к электромагниту), другими словами площадь соприкосновения их должна быть максимальной. В противном случае электромагнитный замок просто не будет держать заданное в документации усилие).
- Будем считать, что монтаж удался, осталось только правильно установить электромагнитный замок. Проверить правильность монтажа можно подав питание на электромагнитный замок и проверить магнитное усилие.
- Для управления замком, вам нужен: белый(In+) и красный(+) провод подключить к+12В или +24В, черный(-) к GND(земля, в данном случае -12В или -24В). Тогда кратковременное соединение коричневого(In-) провода с клеммой минус блока питания приведет к снятию питания с электромагнита на несколько секунд. Выходы управления замком надо подключить к считывателю с контроллером.
- Светодиод всегда горит красным цветом при бесперебойном питании, зеленый цвет загорается, когда блокируется питание, через несколько секунд светодиод снова загорается красным цветом.
